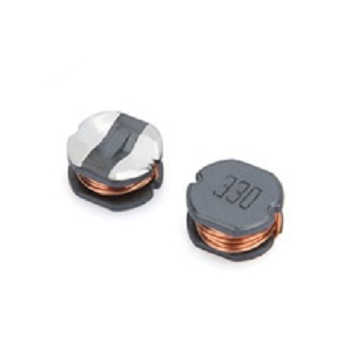

貼片電感都是由漆包線繞制，有單線繞制和雙線繞制的區別。單線繞制意思是：單根漆包線繞制于磁芯骨架；雙線繞制意思是：兩根漆包線同時繞制于磁芯骨架。
貼片電感的漆包線都是單線繞制，在什么情況下，會選擇雙線繞制呢？
舉個例子：兩款感值相同的GCD105KT100貼片電感，A為單線繞制貼片電感，漆包線線徑為0.4；B為雙線繞制貼片電感，單線線徑為0.25；客戶要求溫升電流為5A，A加載到3A時，溫度已經很高，B的溫升電流為5.5A。
同樣的感值，A由于單線繞制，線徑較細，溫升電流就小，B雖然單根線徑?jīng)]有A的大，但雙線一起繞制，溫升電流就可以達到客戶的要求。

如果貼片電感使用單線線徑更大的漆包線，溫升電流會更好嗎？雙線繞制還有優勢嗎？
使用單線線徑更大的漆包線，可以達到增大溫升電流的效果，但和雙線繞制的貼片電感相比，還是有差異。
1、雙線繞制的貼片電感，DCR較小。溫升電流就較大；單線線徑更大的漆包線，DCR較大。
2、雙線繞制的貼片電感，做工更好，在折腳時，會更平整，單線線徑更大的漆包線，由于線徑大，折腳時，會出現不平整的情況，焊接時，不好焊接。
