Hello大家好，我是谷景電子新入職的小編Raphael，很高興能和和大家一起來研究探討電感行業的方方面面，希望通過我們的介紹與分享，可以讓小伙伴們更好的了解和選擇電感。今天，我們想和大家聊聊貼片變壓器以及一款優質的變壓器是如何生產出來的。

   就在前不久，谷景接到了一個新案子，一位來自深圳的客戶找一款貼片變壓器，儀器表上的，在超聲波流量計上的，量不多，要求150A電流，用于通信轉接板。在經過雙方的長時間溝通以后，我們得知，客戶是做路由器行業的，每年年底需要引入新供應商發供應商調查表，通過先前與谷景有過合作的客戶的推薦，得知谷景的電感產品專業細致，品質有保障，因而選擇主動與我們取得聯系，希望能在年后拿到樣品。在交談中，客戶反復強調自己要用高端產品，不接受低端的電感。而谷景方面也承諾：谷景向來品質優先，強調電感的品質以及用戶的使用體驗，一定盡力交出一份令人滿意的答卷。

   相較于傳統的變壓器產品，貼片變壓器較小的體積避免了因電路板空間不足的安裝問題，同時可以使用貼片機進行全自動生產，這也就意味著捕魚要安排人工將變壓器插進焊盤，為廠家節省了生產的時間和人力成本。


   雖說具備了這些優勢，但是在貼片變壓器的實際生產中并不容易。貼片變壓器生產繞制的原理和常規的貼片電感產品有些許相同之處，不過在生產上的細節卻要難于常規貼片電感生產過程的數倍。


   在與客戶溝通好參數和價格后，谷景便開始了馬不停蹄的開工：
GUU9.8-122DB  UU9.8 1.2mH Min 1K/0.3V
阻值：49.9mΩ----51.6mΩ  感值：1579.4uH----2380.8uH   加載4A，溫升50℃，耐壓1.2KV
100KHZ/0.25V 不加電流情況下，1→3  感量在7.9-11.9uH；

100KHZ/0.25V 加載3.17A； 1→3  感量在 5.53uH Min；

100KHZ/0.25 不加電流，3→4短路下，1→3腳漏感 470nH Max  1→3 阻值 0.0978歐姆最大； 2→4 阻值1.65歐姆最大

1→3 ： 2→4  匝數比是1:4

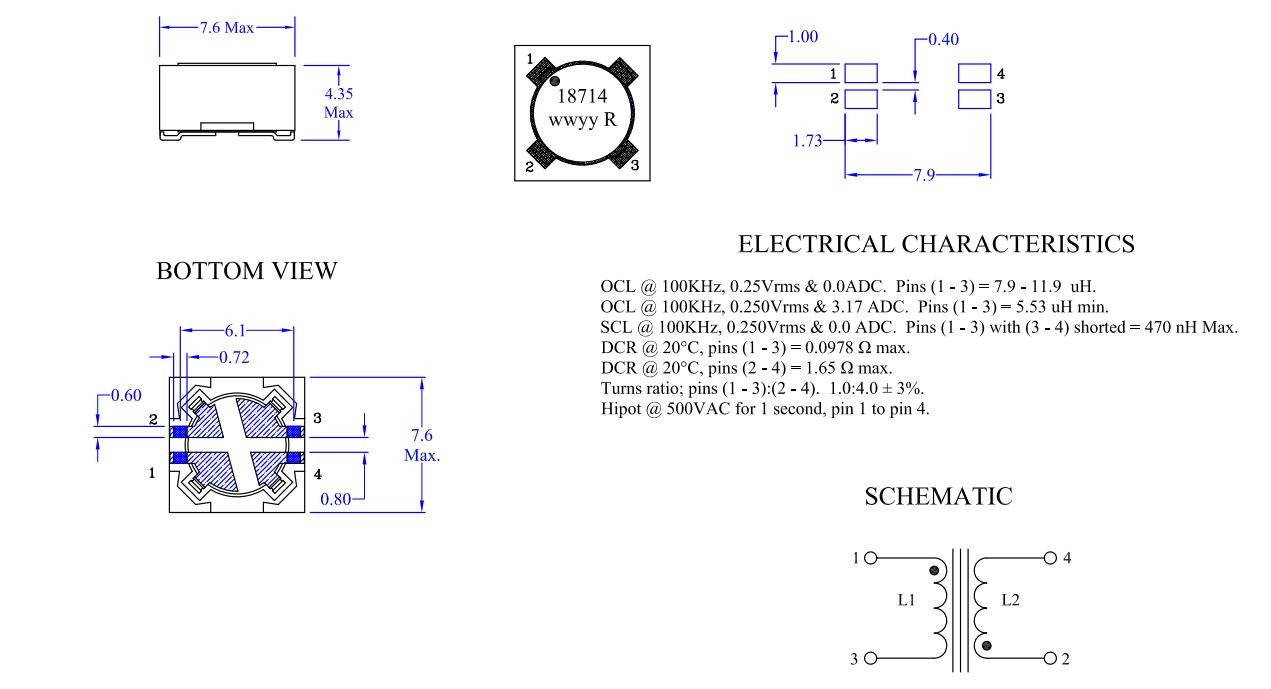

兩組之間耐壓要過500V   圖紙如下：


   經過重重打磨之后，我們在年后將樣品交付到客戶手中，客戶對谷景的效率與產品贊不絕口，并表示希望日后可以有長期合作。

   約瑟夫.朱蘭曾經說過：20世紀是生產率的世紀，21世紀是質量的世紀。電感行業也是如此，質量與品質始終都是第一位的。

   好了，各位伙伴們，在看完小編今天的分享以后，是否對貼片電壓器以及它的的生產過程有所了解呢？我們后續還會與大家共同分享電感行業的知識與資訊，喜歡的話歡迎關注谷景電子。
